Introduction du produit

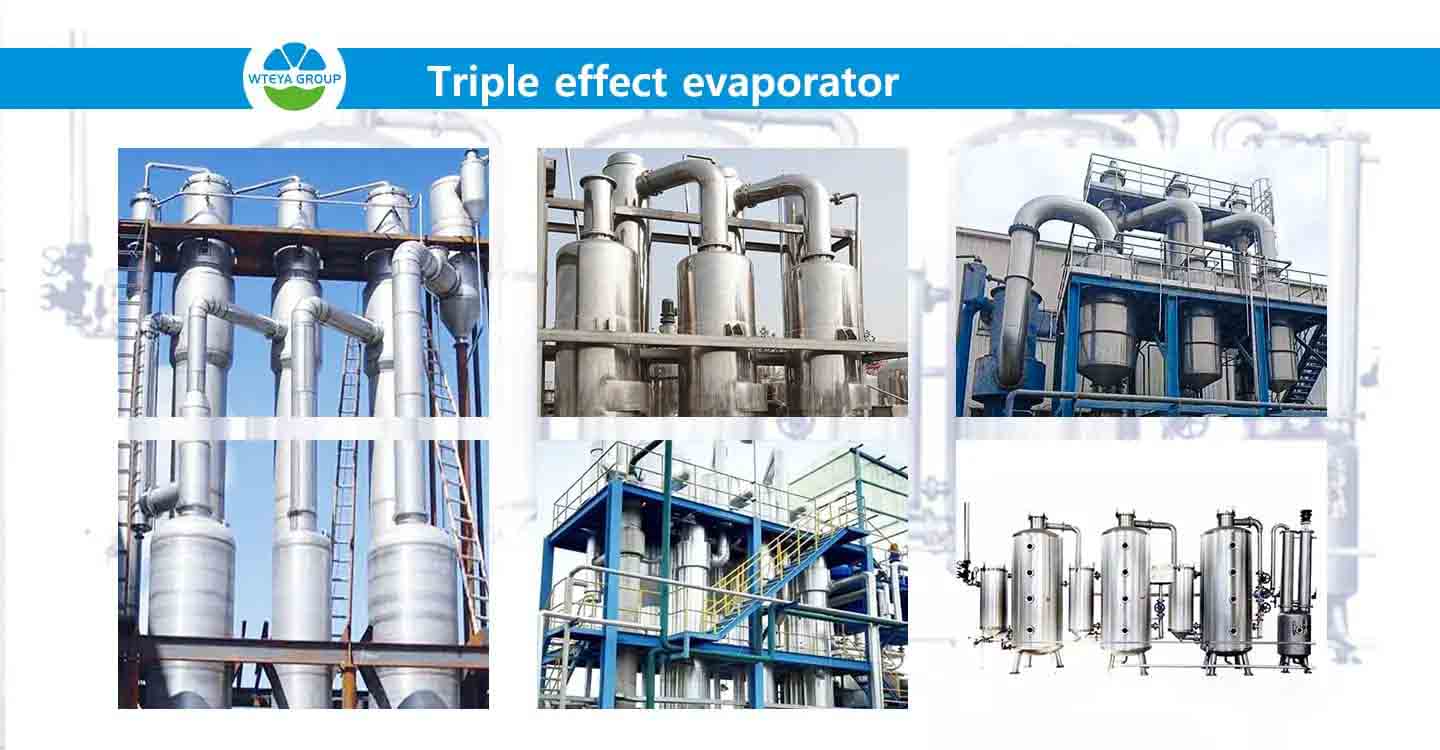

L'évaporateur de circulation externe à trois effetsEst un genre de rendement élevé et d'équipement économiseur d'énergie d'évaporation, qui emploie trois unités série-reliées d'évaporation pour travailler en coopération pour réaliser l'évaporation et la concentration de rendement élevé des matériaux. L'équipement a été très utilisé dans le produit chimique, protection de l'environnement et d'autres industries, grâce à sa technologie à plusieurs étages d'évaporation et stratégie thermique de réutilisation, il réalise la double optimisation de l'efficacité économiseuse d'énergie et de production.
L'évaporateur à circulation externe à triple effet se compose d'un certain nombre de composants de base
Pompe d'alimentation: Alimentez la matière première à traiter à l'appareil de chauffage primaire.
Premier appareil de chauffage d'effetUtilisez une source de chaleur externe (telle que de la vapeur brute) pour chauffer initialement la matière première jusqu'à ébullition.
Deuxième et troisième évaporateur externe de cycle d'effetLa deuxième et troisième séquence d'effet utilise la vapeur secondaire de l'effet précédent comme source de chaleur pour former une série de processus d'évaporation de cycle externe.
Chambre d'évaporation et séparateurC'est là que le matériau chauffé est évaporé et séparé par un séparateur gaz-liquide.
Pompe de circulation: Responsable de renvoyer le liquide séparé au réchauffeur, formant un système de circulation en boucle fermée.
CondenseurCondense la vapeur générée pendant l'évaporation pour la collecte ou le traitement ultérieur.
Séparateur de solutéLes matériaux solides (tels que les sels, etc.) produits pendant l'évaporation sont efficacement séparés ici.
Les caractéristiques de l'évaporateur à circulation externe triple effet sont les suivantes
Haute efficacité énergétiqueLe processus d'évaporation triple améliore considérablement l'utilisation de l'énergie thermique et peut économiser environ 70% de la consommation d'énergie par rapport aux évaporateurs à effet unique traditionnels.
Opération facile: Équipé du système de contrôle intelligent, contrôle précis de l'apport de chaleur, optimiser l'efficacité de la consommation d'énergie.
Propreté: L'évaporation dans un système fermé assure un environnement de fonctionnement propre et confortable. Il y a un dispositif d'enlèvement de mousse pour empêcher le phénomène de débordement, et la partie en contact avec le matériel est habituellement faite d'acier inoxydable importé et polie, facile à nettoyer, pour répondre aux normes d'hygiène de l'industrie alimentaire et pharmaceutique.
L'évaporateur à circulation externe à triple effet a une large gamme d'applications:
Production chimique: Éliminer efficacement les sels inorganiques et autres solutés dans la solution pour atteindre la purification et la concentration.
Transformation des alimentsApproprié au jus, au lait et à toute autre concentration liquide de nourriture, améliorez la concentration de produit tout en maintenant la saveur et la nutrition originales.
Collecte et traitement du pétrole et du gazPour le traitement des eaux salines, la réduction de l'impact environnemental et l'amélioration de l'efficacité opérationnelle.
Principe technique de
Le principe deÉvaporateur triple effetLa technologie repose sur plusieurs étapes d'évaporation et de réutilisation de la chaleur pour améliorer l'efficacité énergétique globale et l'efficacité de la production.
Tout d'abord, un évaporateur à triple effet est un système composé de trois évaporateurs en série. Pendant le fonctionnement, la pression et le point d'ébullition de la solution de chaque effet ultérieur sont inférieurs à celui de l'effet précédent, de sorte que la vapeur secondaire produite par l'effet précédent peut être utilisée comme moyen de chauffage pour l'effet suivant. En d'autres termes, la chambre de chauffe de l'effet de retour est en fait le condenseur de la vapeur secondaire de pré-effet. En général, le premier effet nécessite la consommation de vapeur brute pour fournir de la chaleur, tandis que les deuxième et troisième effets suivants reposent principalement sur la vapeur secondaire générée par l'effet précédent pour le chauffage.
Deuxièmement, cette conception présente l'avantage de réduire considérablement la consommation d'énergie, car aucune source de chaleur supplémentaire n'est requise pour tous les effets sauf le premier. Le condensat du premier effet est retourné à la source de chaleur, tandis que le condensat des autres effets est mis en commun et exporté sous forme d'eau dessalée. Grâce à ce processus, une seule entrée de vapeur brute peut s'évaporer plusieurs fois la quantité d'eau.
En outre, dans des applications industrielles pratiques, les évaporateurs à trois effets sont particulièrement appropriés pour l'évaporation et la cristallisation de solutions qui ont une précipitation cristalline. Ils sont très utilisés dans l'industrie chimique, la fonte d'extraction en métal, le grand traitement liquide de déchets de marinage en acier et le traitement liquide humide de désulfuration de centrale électrique. En raison des caractéristiques complexes et variables de la solution dans diverses usines, il est généralement nécessaire de formuler des solutions techniques spécifiques pour les utilisateurs à choisir pour la composition et le contenu de la solution avec précipitation de cristaux.
Production d'équipements
WTEYA vise à la production numérique et intelligente pour fournir des produits et des services de qualité supérieure à ses clients. Nous fournissons non seulement une large gamme de produits standard qui sont sérieusement testés et des performances stables pour répondre à un large éventail de besoins industriels.Nous fournissons également un service personnalisé, ainsi que des services OEM et ODM,L'équipe de conception professionnelle fournit des solutions appropriées pour que les clients répondent à leurs besoins uniques. Nous travaillerons en étroite collaboration avec chaque client pour nous assurer que chaque appareil convient aux exigences de processus et au processus de production du client avec précision. Le service à guichet unique de WTEYA, innovant pour créer des produits mécaniques de haute qualité et des solutions de système, aide professionnellement le client à traiter divers problèmes de traitement de l'eau.
Capacité et taille
Tableau des paramètres de l'équipement d'évaporation à trois effets | |||||
Capacité d'évaporation (t/h) | Type d'évaporateur | Puissance brute (KW/h) | Consommation de vapeur (t/h) | Consommation d'eau en circulation (t/h) | Surface au sol (L * W * H/m) |
1.5 | Évaporateur à circulation forcée | 56 | 0.7 | 60 | 2*10*12 |
5 | Évaporateur à circulation forcée | 118 | 1.92 | 150 | 10*8*14 |
4 | Évaporateur à circulation forcée | 97 | 1.6 | 135 | 10*6*12 |
8 | Évaporateur à circulation forcée | 94 | 3.2 | 200 | 14*6*12 |
15 | Évaporateur à circulation forcée | 144 | 6.5 | 500 | 12*8*14 |
Questions fréquemment posées
Q: Que faire si l'efficacité de transfert de chaleur du système d'évaporateur à triple effet diminue?
R: La diminution de l'efficacité du transfert de chaleur peut être causée par l'accumulation de tartre ou de sédiments sur la surface de l'appareil de chauffage. Le chauffage doit être nettoyé et entretenu régulièrement, à l'aide d'un système CIP (nettoyage sur place) ou selon les procédures de nettoyage recommandées par le fabricant pour enlever la saleté. Assurer le prétraitement des matériaux entrants pour réduire les composants qui peuvent former des dépôts.
Q: Comment optimiser la performance énergétique de l'évaporateur à triple effet?
R: Afin d'optimiser la consommation d'énergie, assurez-vous que tous les paramètres de fonctionnement (tels que la concentration d'alimentation, la température, la pression, etc.) sont contrôlés avec précision. Vérifiez et maintenez les performances d'étanchéité de l'équipement pour éviter les fuites de vapeur. Dans le même temps, la chaleur résiduelle peut être récupérée grâce à des systèmes de récupération d'énergie tels que des pompes à chaleur ou la recompression thermique, ce qui améliore encore l'efficacité énergétique globale du système.
Q: Quelle est la cause d'un bruit excessif lorsque l'évaporateur à triple effet est en marche?
R: Le bruit peut être causé par la défaillance ou l'usure des pompes, des compresseurs ou d'autres pièces mécaniques. L'équipement doit être vérifié pour voir si la lubrification ou les pièces doivent être remplacées. En outre, vérifiez s'il y a de l'air entrant dans le système, car l'air peut provoquer un phénomène de sas dans le système, produisant du bruit.
Q: Comment traiter le blocage de cristallisation dans le système d'évaporateur à triple effet?
R: Le colmatage de la cristallisation est généralement causé par la précipitation de solutés peu solubles à basse température. Le processus de cristallisation peut être contrôlé en ajustant la température et la pression de fonctionnement, en veillant à ce que la solution s'évapore à des températures plus élevées pour éviter la cristallisation. Si un blocage s'est produit, le blocage peut être dissous en augmentant la température ou en utilisant un solvant chimique.
Q: Que faire si le degré de vide de l'évaporateur à trois effets ne peut pas atteindre la valeur définie?
R: Un vide insuffisant peut être causé par une mauvaise performance de la pompe à vide, une fuite du système ou un condenseur inefficace. Tout d'abord, vérifiez les performances de la pompe à vide et réparez-la ou remplacez-la. Ensuite, le système est entièrement inspecté pour déterminer s'il y a un point de fuite et le réparer. Enfin, nettoyez le condenseur pour assurer son efficacité.
