Introduction du dispositif de filtre à manches
Un dispositif de filtre à manches est un équipement de séparation solide-liquide ou gaz-solide couramment utilisé, largement utilisé dans les produits chimiques, pharmaceutiques, alimentaires et boissons, protection de l'environnement, traitement de l'eau, métallurgie, pétrole, gaz naturel et autres industries. Son principe de fonctionnement est principalement à travers le sac filtrant (sac filtrant) pour capturer les particules solides, les solides en suspension, certains colloïdes et autres impuretés dans le fluide (peut être liquide ou gazeux), pour atteindre le but de purifier le fluide.
TWo, composition du dispositif de filtre à sac
Un dispositif de filtre à manches en acier inoxydable est un équipement de filtre liquide efficace, largement utilisé dans les industries chimiques, pétrolières, pharmaceutiques, alimentaires, de traitement de l'eau et autres. Il se compose principalement des parties suivantes:
1. Shell: fait du matériel de haute qualité d'acier inoxydable, avec la bonne résistance à la corrosion et la résistance à la pression, pour assurer l'opération stable du dispositif de filtre dans de diverses conditions de travail.
2. cartouche filtrante: utilisée pour fixer le sachet filtre et se relier à la coquille pour soutenir et protéger le sachet filtre.
3. sachet filtre: c'est la pièce de noyau du dispositif de filtre, fait de matériaux spéciaux de filtre, avec l'exactitude élevée de filtration et la sortie élevée. Le matériau et les spécifications du sac filtrant sont sélectionnés en fonction des exigences de l'application réelle.
4. bague d'étanchéité: utilisé pour assurer la performance d'étanchéité du dispositif de filtre et empêcher les fuites de liquide.
En outre, en fonction de la taille du sac filtrant, le dispositif de filtre à manches en acier inoxydable peut être divisé en 1, 2, 3 et 4 filtres à manches. Le nombre de sacs contenus dans le filtre peut être divisé en un seul sac, un double sac et un multi-sac. Dans le sens de l'entrée et du débouché liquides, il est divisé en côté-dans le type bottom-out et le fond-dans le type bottom-out. Le matériel de filtre est l'acier inoxydable de haute qualité, tel que 304, 316, 316L, et ainsi de suite.
Troisièmement, l'industrie applicable du dispositif de filtre à manches
Avec son applicabilité large et représentation efficace de filtration, le dispositif de filtre à manches a sa figure dans presque tous les domaines industriels et industries de traitement de l'eau, particulièrement dans le besoin de purification efficace et de séparation, et est un outil important pour réaliser l'optimisation de processus de protection de l'environnement et de production.
Principe technique de
Lorsque le filtre à manches filtre le liquide, le liquide entre par le côté du récipient à filtre ou l'entrée de liquide en dessous et est rincé dans le sac filtrant par le sac filtrant supporté par le panier net. Le sac filtrant est uniformément réparti sur la surface intérieure du sac filtrant entier en raison de l'impact du liquide et de la surface de pression uniforme. Le liquide à travers le sac filtrant est déchargé de la sortie inférieure du filtre le long de la paroi du panier à mailles de support métallique. Les particules filtrées sont piégées dans le sac filtrant pour compléter le processus de filtration.
Pour maintenir le rendement élevé et la précision de filtration du filtre et s'assurer que le liquide en aval n'est pas pollué, la machine doit être arrêtée après avoir couru pendant un certain temps, ouvrir le couvercle d'extrémité du filtre, retirer les interceptions et les sacs filtrants ensemble, remplacer le nouveau sac filtrant, Le cycle de remplacement dépend de la situation réelle.

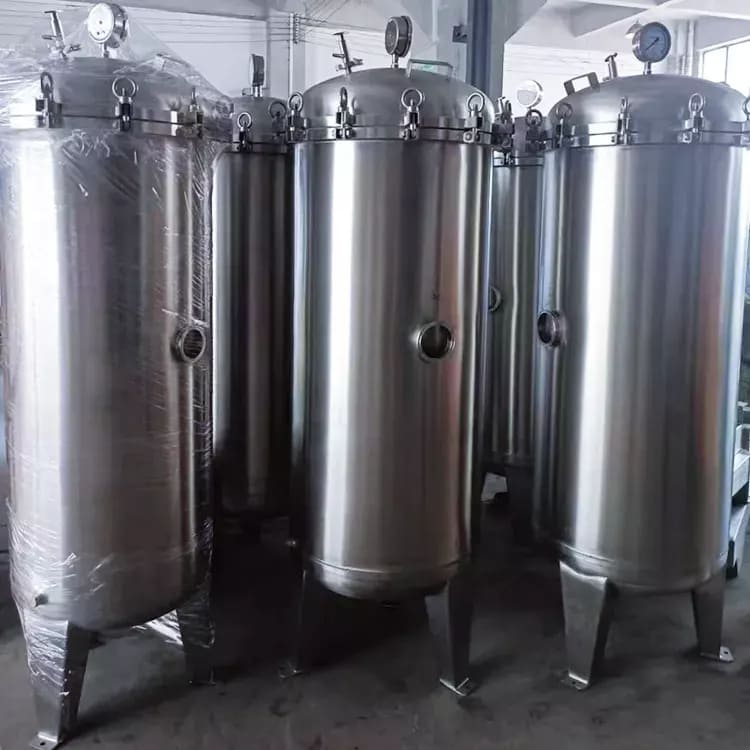

Production d'équipements
Capacité et taille
Numéro de série | Spécification et modèle | Débit (t/h) | Diamètre x hauteur totale | Précision de la filtration | Tension de tenue |
1 | WTY-BDGL/KG/1-1 # | 8 | 200 × 660mm | 0.5μm ~ 300μm | 0.6MPA |
2 | WTY-BDGL/KV/1-2 # | 20 | 200 × 1060mm | 0.5μm ~ 300μm | 0.6MPA |
3 | WTY-BDGL/FL/1-1 # | 8 | 200 × 660mm | 0.5μm ~ 300μm | 0.8MPA |
4 | WTY-BDGL/FL/1-2 # | 20 | 200 × 1060mm | 0.5μm ~ 300μm | 0.8MPA |
5 | WTY-BDGL/FL/2-2 # | 60 | 400 × 1400mm | 0.5μm ~ 300μm | 0.8MPA |
6 | WTY-BDGL/FL/3-2 # | 90 | 450 × 1420mm | 0.5μm ~ 300μm | 0.8MPA |
7 | WTY-BDGL/FL/4-2 # | 120 | 500 × 1430mm | 0.5μm ~ 300μm | 0.8MPA |
8 | WTY-BDGL/FL/5-2 # | 150 | 550 × 1430mm | 0.5μm ~ 300μm | 0.8MPA |
9 | WTY-BDGL/FL/6-2 # | 180 | 600 × 1900mm | 0.5μm ~ 300μm | 0.8MPA |
10 | WTY-BDGL/FL/7-2 # | 240 | 700 × 1900mm | 0.5μm ~ 300μm | 0.8MPA |
11 | WTY-BDGL/FL/8-2 # | 270 | 700 × 1900mm | 0.5μm ~ 300μm | 0.8MPA |
12 | WTY-BDGL/FL/10-2 # | 300 | 900 × 1900mm | 0.5μm ~ 300μm | 0.8MPA |
13 | WTY-BDGL/FL/14-2 # | 340 | 1000 × 1900mm | 0.5μm ~ 300μm | 0.8MPA |

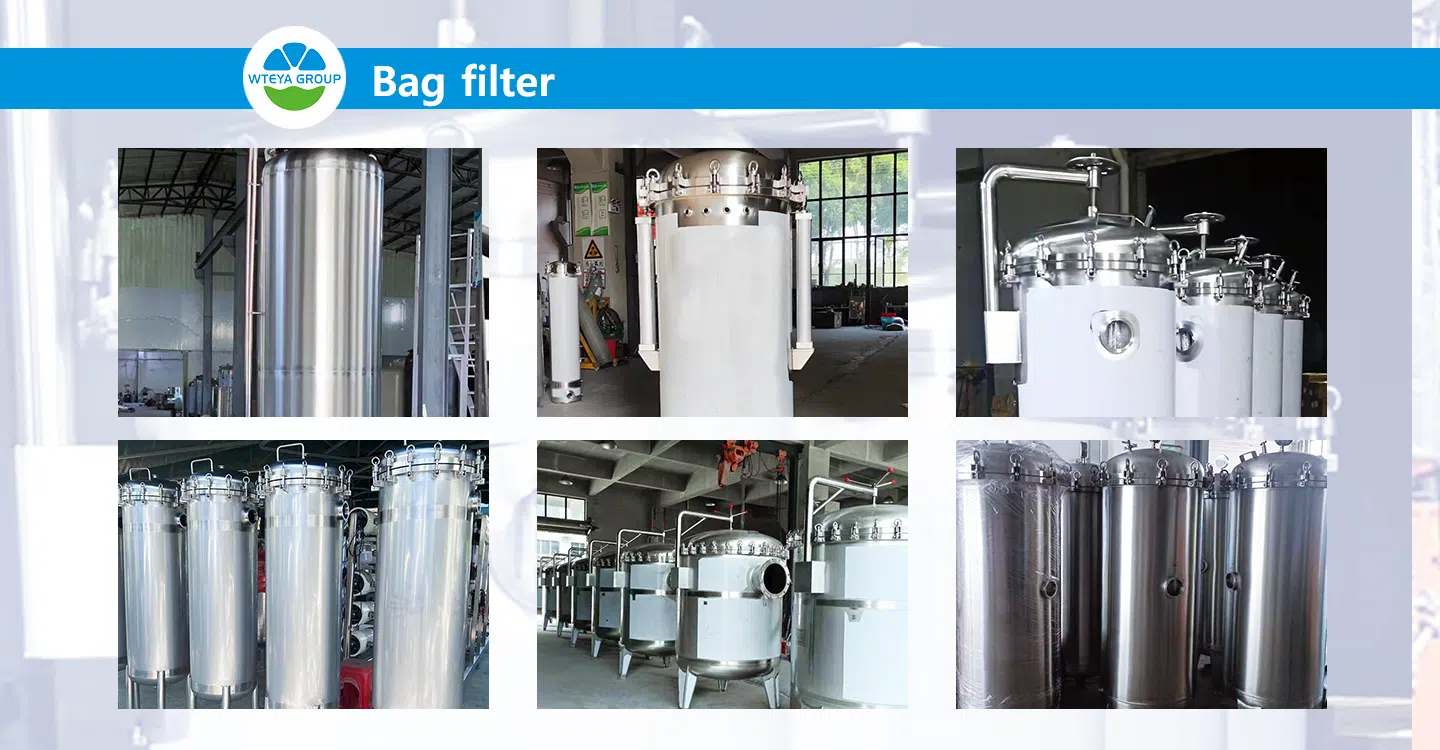

Graphique d'effet graphique
Questions fréquemment posées
Q: Sac filtre sac bouché fréquemment comment faire?
R: Vérifiez et remplacez les sacs filtrants régulièrement, tout en vous assurant que le système de préfiltration fonctionne efficacement pour réduire la quantité de particules entrant dans le filtre à manches. Vous pouvez également augmenter la fréquence de refoulement ou de nettoyage pour réduire le colmatage.
Q: Comment traiter la fuite de filtre à manches?
R: Arrêtez immédiatement la machine pour vérifier et remplacer le sac filtrant ou le joint endommagé. Vérifiez que la pression de conception n'est pas dépassée et vérifiez si les raccords de tuyauterie sont mal installés ou endommagés.
Q: Comment faire face à la différence de pression excessive du filtre à manches?
A: La différence de pression est trop grande signifie généralement que le sac filtrant est trop sale et doit être nettoyé ou remplacé. Effectuez d'abord l'opération de nettoyage par soufflage arrière, si la différence de pression est encore trop élevée, vous devez remplacer le sac filtrant.
Q: Comment améliorer l'efficacité du filtre à manches?
R: Sélectionnez un sac filtrant avec la bonne qualité micronique pour s'adapter à la taille des particules à filtrer, maintenez la vitesse de circulation d'air appropriée et assurez-vous que le filtre est correctement installé et entretenu.
Q: Qu'est-ce qui cause un bruit excessif lorsque le filtre à manches fonctionne?
A: Le bruit peut être causé par des particules à grande vitesse dans le flux d'air impactant le sac filtrant, ou les composants structurels de l'équipement sont lâches. Vérifiez et serrez tous les composants structurels et assurez-vous que le filtre fonctionne à des vitesses de circulation d'air normales.
