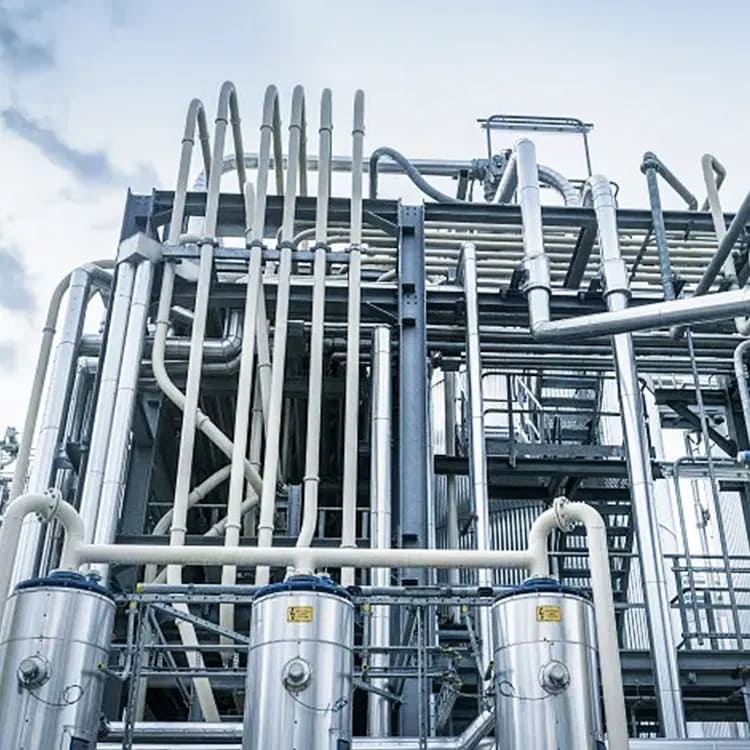

Le concentrateur à effets multiples est un dispositif qui utilise efficacement la chaleur latente de la vapeur. Il se compose de plusieurs évaporateurs connectés en série, et chaque unité d'évaporateur est appelée un effet. Dans ce type de système, la vapeur d'origine sert de source de chaleur du premier effet, et la vapeur secondaire générée sert alors d'agent chauffant de l'effet suivant. Ce processus se poursuit jusqu'au dernier effet, et la vapeur générée est ensuite envoyée au condenseur et condensée par l'eau de refroidissement. Cette configuration réduit efficacement la consommation d'énergie car la même chaleur est recyclée dans de multiples effets d'évaporation.

Le fonctionnement du concentrateur à effets multiples peut être classé en fonction du sens d'écoulement du matériau et du sens d'écoulement de la vapeur de chauffage, y compris différents processus d'exploitation tels que le flux parallèle, le flux à contre-courant, le flux horizontal et le flux transversal (flux mixte). Chaque processus a ses propres avantages uniques et occasions applicables: l'écoulement parallèle convient à la situation où la viscosité de la solution diminue avec l'augmentation de la température; le contre-courant convient à la solution dont la viscosité augmente avec l'augmentation de la température; l'écoulement horizontal convient au traitement des matériaux de facile-à cristalliser.

Composants du concentrateur multi-effet

Le système de concentrateur multi-effet est principalement composé des composants de base suivants:
1.Stade d'évaporationEn tant que partie centrale du système, chaque étage d'évaporation contient un accumulateur de chaleur, un évaporateur et un séparateur. La solution entre d'abord dans l'évaporateur du premier étage pour le chauffage et l'évaporation, puis traverse le séparateur pour réaliser la séparation vapeur-liquide.
2.Échangeur de chaleur: Dans le concentrateur multi-effets, l'échangeur de chaleur de chaque effet est extrêmement important. L'échangeur de chaleur du premier effet est responsable de l'introduction de vapeur brute pour générer la chaleur requise, tandis que l'échangeur de chaleur de chaque effet ultérieur utilise la vapeur secondaire générée par l'effet précédent comme source de chaleur.
3.Système de videUtilisé pour maintenir la pression de fonctionnement de l'ensemble du système et s'assurer que chaque effet effectue le processus d'évaporation à une pression appropriée, affectant ainsi le point d'ébullition et l'efficacité d'évaporation de la solution.

Avantages du concentrateur multi-effets

Le concentrateur multi-effets présente les avantages suivants:
1.Efficacité économiseuse d'énergie élevée: En faisant fonctionner plusieurs évaporateurs en série, la vapeur secondaire générée par l'effet précédent est utilisée comme vapeur de chauffage pour l'effet suivant, et l'énergie thermique est réutilisée plusieurs fois, ce qui réduit considérablement la consommation d'énergie thermique. Cette conception rend le concentrateur à effets multiples plus efficace en matière de consommation d'énergie que l'évaporateur à effet unique traditionnel.
2.Différents types d'équipement: Selon l'examen complet des caractéristiques matérielles, de l'investissement d'équipement et des coûts d'exploitation, des évaporateurs avec différents effets peuvent être choisis, tels que le simple-effet, le double-effet, le triple-effet, le quadruple-effet et même les évaporateurs de cinq-effet.
3.Forte adaptabilité: La technologie de concentration multi-effet est mature, en particulier dans le dessalement de l'eau de mer et le traitement des eaux usées à haute teneur en sel, ce qui résout efficacement le problème de mise à l'échelle et montre une bonne adaptabilité et stabilité.
4.Économie d'espaceLa conception de l'évaporation et du condenseur à plusieurs étages réduit l'empreinte sous la même capacité de traitement, économise de l'espace de production et facilite la maintenance et le fonctionnement du système.

Champs d'application des concentrateurs multi-effets

Les concentrateurs multi-effets sont largement utilisés dans les industries suivantes:
1.Industrie chimiquePrincipalement utilisé pour la séparation et la concentration de diverses solutions, telles que le traitement des sels inorganiques tels que le sulfate de sodium et le chlorure de sodium et le processus de concentration des composés organiques.
2.Industrie alimentaire: Dans la transformation des aliments, les concentrateurs multi-effets sont largement utilisés pour la concentration de jus de fruits, de jus de légumes, de produits laitiers, etc., ce qui contribue à maintenir la saveur originale des aliments et à prolonger la durée de conservation.
3.Protection de l'environnementPrincipalement utilisé pour le traitement des eaux usées industrielles, en particulier les eaux usées contenant des concentrations élevées de solides dissous. Grâce au processus d'évaporation, les polluants peuvent être efficacement éliminés et la charge environnementale peut être réduite.
